Hướng dẫn lắp đặt ĐẦU BƠM RỜI TRỤC PENTAX CA

Máy bơm roi truc Pentax CA

Đầu bơm rời trục Pentax CA là một trong những dòng máy bơm nước đang được ưa chuộng nhất trên thị trường hiện nay. Sử dụng trong hệ phòng cháy chữa cháy, cấp thoát nước,… Tuy nhiên, không phải ai cũng biết cách lắp đặt máy bơm ra sao cho tốt và sử dụng lâu dài nhất.

Máy bơm roi truc Pentax CA
Máy bơm rời trục Pentax CA

Cách lắp đặt đầu bơm rời trục Pentax CA đúng kỹ thuật

Với kinh nghiệm lâu năm và am hiểu kỹ thuật trong nghề cung cấp và lắp đặt máy bơm nước. An Quảng sẽ hướng dẫn bạn lắp đặt đầu bơm rời trục Pentax CA sao cho đúng. Hạn chế những rủi ro không đáng có, có thể xảy ra khi không lắp đặt đúng cách.

Để máy bơm vận hành được tốt, khi lắp đặt máy bơm trục rời Pentax phải thực hiện theo các bước sau đây:

Xây dựng nền móng để đặt đầu bơm rời trục Pentax CA

Nền móng phải có đủ cường độ để chịu được trọng lượng của bơm trục rời Pentax và tải trọng động khi thiết bị vận hành. Nếu là nền móng bằng bê tông phải được đổ trước đó ít nhất 10 đến 14 ngày mới được tiến hành lắp đặt máy. Nền móng kiên cố, chắc chắn để máy bơm vận hành không bị rung. Ảnh hướng đến các bộ phận khác trên máy.

Đặt đầu bơm rời trục Pentax CA như thế nào?

  • Các bu lông móng phải được chôn xuống bê tông trước và có đủ thời gian để chịu được lực xiết mới tiến hành lắp máy.
  • Để đảm bảo bệ bơm không bị biến dạng. Cần sử dụng các tấm đệm bằng thép chèn vào khe hở giữa kệ bơm và nền bê tông. Chú ý chèn cả hai bên của bu lông móng.
  • Xiết chặt các bu lông móng sau khi đã cân đệm.
  • Lắp đường ống hút, đường ống xả: Đường ống hút xả cần phải được đặt trên bệ đỡ. Giá đỡ thích hợp để trọng lượng của bơm và tải trọng động khi bơm vận hành không tạo lực ghì lên tổ bơm.

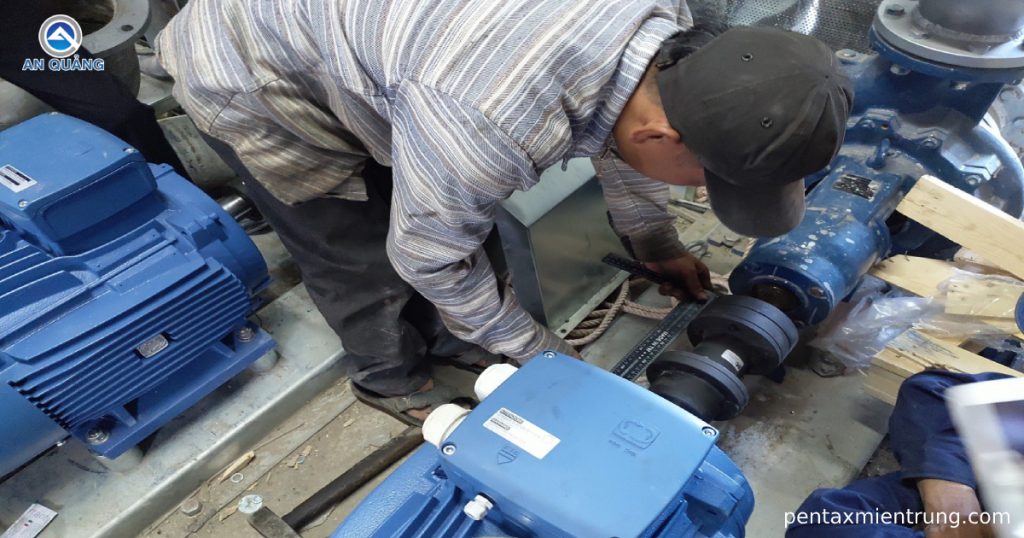

Lắp đặt đầu bơm rời trục Pentax CA
Lắp đặt đầu bơm rời trục Pentax CA

Kiểm tra, căn chỉnh độ đồng trục của đầu bơm rời trục Pentax CA

Để tổ bơm chạy êm không rung, độ đồng trục phải đặt theo yêu cầu kỹ thuật. Mặc dù độ đồng trục đã được nhà sản xuất căn chỉnh khi xuất xưởng, nhưng trong quá trình vận chuyển và lắp đặt đã gây ra sự chuyển vị.

Vì vậy khi lắp đặt xong phải được căn chỉnh và kiểm tra lại mới được đưa bơm vào vận hành.

Bố trí hố hoặc nguồn nước hút cho đầu bơm rời trục Pentax CA

Vì máy bơm công nghiệp hoạt động với công suất cũng như lưu lượng lớn. Cho nên hố hút nước phải đủ lớn để đảm bảo dòng chảy ổn định. Nguồn nước đầu vào phải đủ lưu lượng lớn để bơm k bị gián đoạn do thiếu hụt nước. Kích thước bố trí lắp đặt van hút với hố hút nước phải theo chỉ dẫn kỹ thuật thiết kế. Tránh trường hợp cháy, hỏng.

Bố trí đường ống hút và ống đẩy cho đầu bơm rời trục Pentax CA

Đường ống hút

  •  Bố trí đường ống hút thích hợp để tổn thất áp lực nhỏ nhất và đảm bảo chiều cao hút: Hs < Hck – hw.

Trong đó:    – H–  Chiều cao hút địa hình thực tế (m)

– Hck – Chân không hút của máy bơm (m)

– h– Tổng tổn thất áp lực trên toàn đường ống hút và van hút (m)

  •  Đường ống hút phải nằm ngang và có độ dốc tăng dần theo hướng đi tới bơm.
  •  Khi đường kính ống hút lớn hơn đường kính miệng bơm thì dùng một ống nối chuyển tiếp lệch tâm.

Đường ống đẩy

  •  Bố trí đường ống đẩy sao cho H > Hdh + Hw.

Trong đó:     – H– Cột áp tổng của bơm

– Hck – Chiều cao từ mặt thoáng bể hút đến mặt thoáng bể xả hoặc điểm cao nhất đường ống

– H– Tổng tổn thất trên đường ống hút và xả

Chú ý:

  •   Hệ thống đường ống phải có bệ đỡ chắc chắn, không để hệ thống đường ống tác động lực ghì vào máy bơm.
  •   Hệ thống đường ống phải kín, nhất là đường ống hút. Đường kính trong của ống không nên nhỏ hơn đường kính của miệng bơm.
